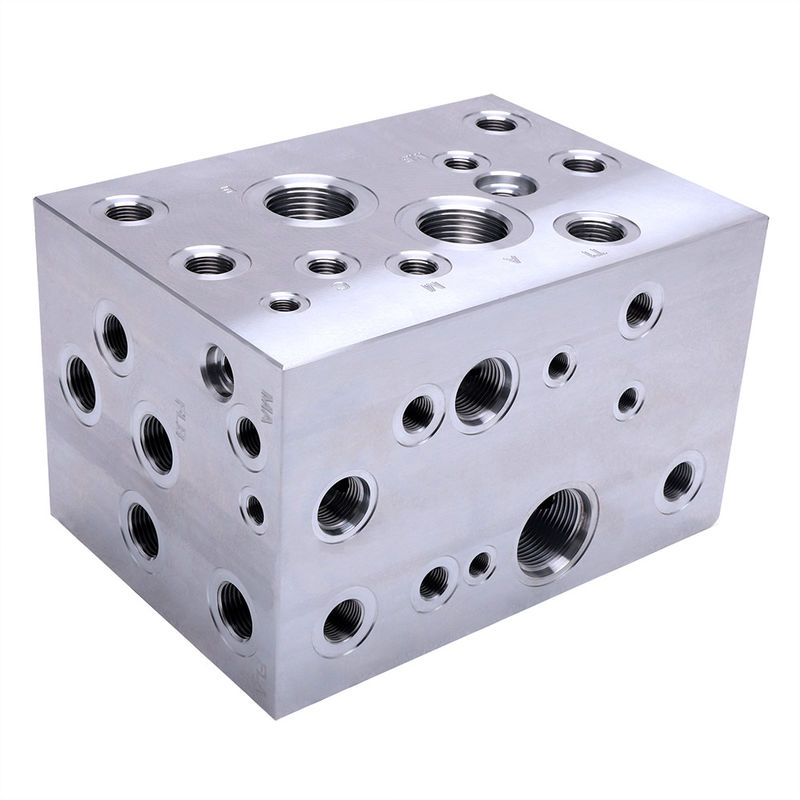

Penerapan Manifold Hidraulik Kustom CNC pada Ekskavator
Blok katup hidraulik berfungsi sebagai pusat kendali utama dalam sistem hidraulik ekskavator, mengelola distribusi oli, pengaturan tekanan dan aliran, serta mengkoordinasikan logika operasional. Dengan mengintegrasikan beberapa grup katup, mereka merampingkan koneksi pipa, meminimalkan risiko kebocoran, dan memungkinkan kontrol yang tepat atas fungsi ekskavator termasuk penggalian, rotasi, dan pergerakan.
Jenis dan Fungsi Blok Katup Hidraulik
Blok Katup Utama - Pengontrol Operasi Mesin Utama
Blok katup utama membentuk inti dari sistem hidraulik ekskavator, secara langsung mengontrol arah, tekanan, dan aliran dalam sirkuit oli utama untuk mengoperasikan ember, boom, lengan, platform rotasi, dan mekanisme perjalanan.
- Komponen Terintegrasi: Katup kontrol arah utama, katup pelepas utama, katup pengisi ulang kelebihan beban, dan katup kontrol aliran
- Operasi Boom: Mengontrol pengangkatan, penurunan, dan penentuan posisi sambil mengatur kecepatan untuk kinerja yang stabil di bawah beban berat
- Kontrol Lengan dan Ember: Mengkoordinasikan perpanjangan/penarikan lengan dan penggalian/pembuangan ember dengan kompensasi tekanan untuk daya yang konsisten
- Manajemen Rotasi: Menyesuaikan arah dan kecepatan rotasi platform sambil menggabungkan katup penyangga untuk meminimalkan guncangan hidraulik
- Operasi Perjalanan: Secara independen mengontrol pergerakan trek kiri/kanan dengan kemampuan pengalihan kecepatan tinggi-rendah
- Perlindungan Sistem: Katup pelepas utama mengatur tekanan sistem maksimum (30-35MPa) sementara katup kelebihan beban mencegah kavitasi
Blok Katup Pilot - Sumber Sinyal Kontrol
Dengan menggunakan oli bertekanan rendah (2-5MPa), blok katup pilot mengubah input kontrol operator menjadi sinyal hidraulik yang menggerakkan katup kontrol arah utama.
- Komponen Terintegrasi: Katup kontrol arah pilot, katup pelepas pilot, dan katup periksa
- Terjemahan Operasi: Mengubah perpindahan pegangan mekanis menjadi sinyal kontrol hidraulik proporsional
- Kontrol Presisi: Memungkinkan pengaturan kecepatan tanpa langkah melalui perpindahan spool katup utama proporsional
- Perlindungan Sirkuit: Katup pelepas pilot melindungi terhadap kerusakan gaya operasi yang berlebihan
Blok Katup Tambahan - Dukungan Fungsi Khusus
Blok katup ini menyediakan kontrol khusus untuk fungsi tambahan tertentu dan beroperasi bersama dengan blok katup utama.
- Katup Penyangga Rotasi: Mengurangi guncangan hidraulik selama siklus mulai/berhenti platform
- Katup Pembatas Kecepatan Perjalanan: Mencegah pergerakan cepat selama pengoperasian sambil memungkinkan transit yang efisien
- Katup Penahan Boom: Mempertahankan posisi boom untuk mencegah pengendapan dan memastikan keselamatan pengangkatan
- Katup Pemecah/Grapple: Mengontrol fungsi alat tambahan termasuk frekuensi pemecah dan pengoperasian grapple
Material Blok Katup Hidraulik dan Kriteria Pemilihan
Blok katup hidraulik ekskavator harus tahan terhadap tekanan tinggi (30-40MPa), getaran yang sering, dan korosi oli sambil mempertahankan toleransi saluran internal yang tepat (≤0.02mm). Pemilihan material memprioritaskan kekuatan, ketahanan tekanan, kemampuan mesin, dan ketahanan korosi.
Baja Struktural Karbon Berkualitas Tinggi 45# (Material Utama)
Dengan kekuatan tarik ≥600MPa dan kekuatan luluh ≥355MPa, material ini menawarkan kemampuan mesin yang sangat baik dan efektivitas biaya. Perlakuan panas mencapai kekerasan HB220-250 sementara pengasahan memastikan kekasaran saluran oli ≤0.8μm. Digunakan di lebih dari 90% blok katup utama dan pilot ekskavator.
Baja Struktural Paduan 27SiMn (Aplikasi Tekanan Tinggi)
Menyediakan kekuatan tarik ≥835MPa dan ketangguhan dampak yang unggul, paduan ini cocok untuk aplikasi tugas berat. Perlakuan panas dan pengerasan permukaan lokal (HRC50-55) meningkatkan ketahanan aus. Ideal untuk ekskavator besar (20+ ton) dan blok katup khusus pemecah.
Paduan Aluminium (Solusi Ringan)
Aluminium 6061-T6 menawarkan 1/3 berat baja dengan ketahanan korosi yang sangat baik setelah anodisasi. Meskipun kekuatan tariknya lebih rendah (≥310MPa), ia berfungsi dengan baik dalam blok katup pilot dan tambahan untuk ekskavator yang lebih kecil (di bawah 6 ton) yang beroperasi pada ≤20MPa.
Baja Tahan Karat (Aplikasi Tahan Korosi)
Baja tahan karat 304 atau 316 memberikan ketahanan korosi yang luar biasa di lingkungan yang keras. Meskipun kekerasannya lebih rendah dan kompleksitas pemrosesan lebih tinggi, hal ini penting untuk blok katup dalam aplikasi pertambangan, pesisir, dan korosif.
Spesifikasi Manufaktur
| Proses |
Penggilingan CNC, pengeboran, penyadapan, penggilingan, pemolesan, penghilangan gerinda |
| Toleransi |
±0.002-±0.005 atau sesuai spesifikasi pelanggan dengan inspeksi QC 100% |
| Perawatan Permukaan |
Pengecatan pasir, anodisasi, pelapisan bubuk, pelapisan, pemolesan, elektroforesis, galvanisasi, pelapisan PVD |
| Peralatan Pengujian |
CMM, pengukur tinggi, mikrometer, pengukur colokan, penguji kekerasan, pengukuran kekasaran |
| Spesifikasi |
Layanan OEM yang mengikuti secara ketat gambar dan sampel |
| Aplikasi |
Pemesinan CNC OEM, aksesoris pertambangan, komponen mesin, suku cadang truk, suku cadang mobil, komponen industri |
| Format Gambar |
2D (PDF/CAD) 3D (IGES/STEP) |
Jaminan Kualitas dan Kemampuan Manufaktur
- Tenaga kerja yang sangat terampil yang beroperasi di bawah sistem manajemen terstruktur
- Respons cepat dan dukungan untuk semua pertanyaan pelanggan
- Lebih dari 10 tahun pengalaman manufaktur profesional yang memastikan kualitas produk
- Kapasitas produksi yang substansial untuk memenuhi persyaratan volume
- Standar kualitas yang ketat dipertahankan di lingkungan produksi yang higienis
- Proses kontrol kualitas yang komprehensif:
- Kontrol Kualitas Masuk (IQC) - Verifikasi bahan baku
- Kontrol Kualitas Dalam Proses (IPQC) - Inspeksi tahap manufaktur
- Kontrol Kualitas Akhir (FQC) - Validasi barang jadi
- Kontrol Kualitas Keluar (OQC) - Inspeksi pra-pengiriman 100%
- Layanan purna jual dan dukungan khusus
Ringkasan
Desain blok katup hidraulik dan pemilihan material menggabungkan persyaratan fungsional dengan kondisi operasional. Blok katup utama memprioritaskan kekuatan dan ketahanan tekanan menggunakan baja 45# atau 27SiMn, blok katup pilot menyeimbangkan presisi dan biaya dengan baja 45#, sementara blok katup tambahan menggunakan baja atau aluminium berdasarkan konektivitas alat dan pertimbangan berat. Teknik pemrosesan termasuk perlakuan panas dan pengasahan sangat memengaruhi kinerja, di mana presisi saluran oli yang tidak memadai atau kualitas permukaan dapat menyebabkan masalah operasional dan kebocoran.
