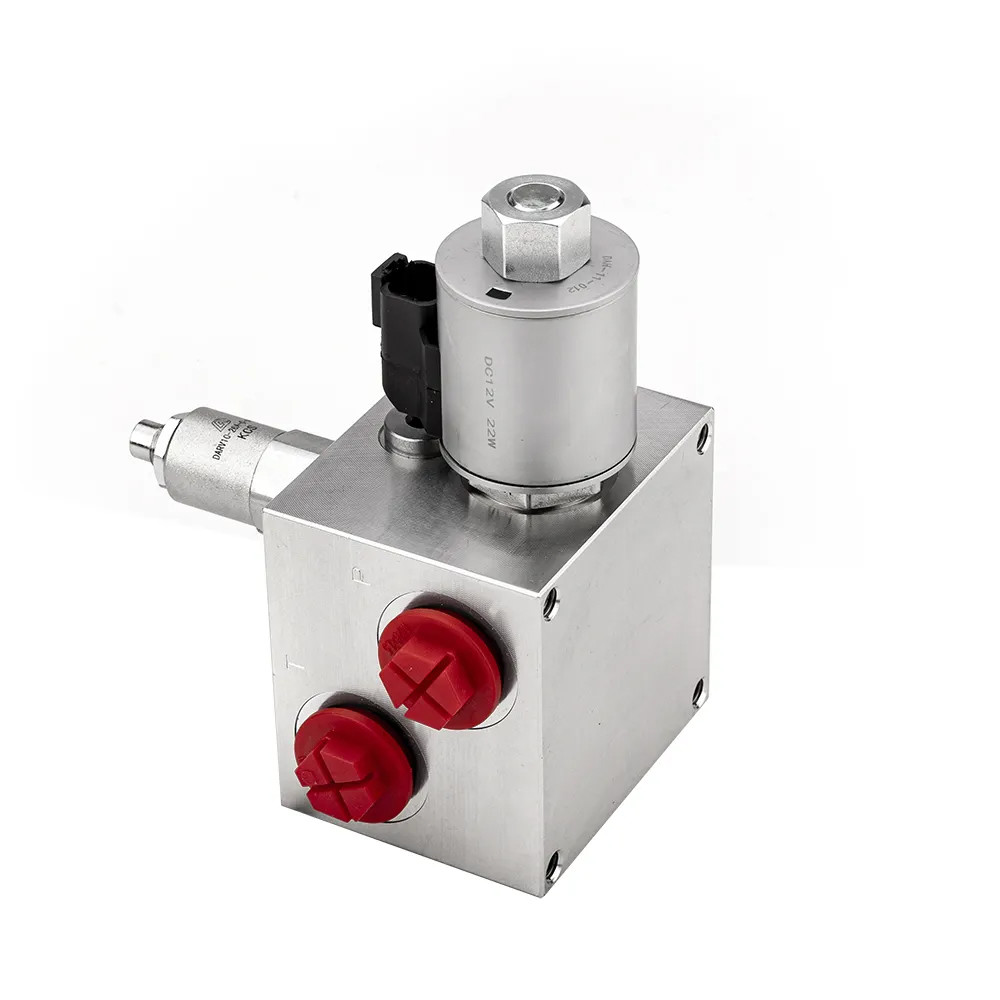

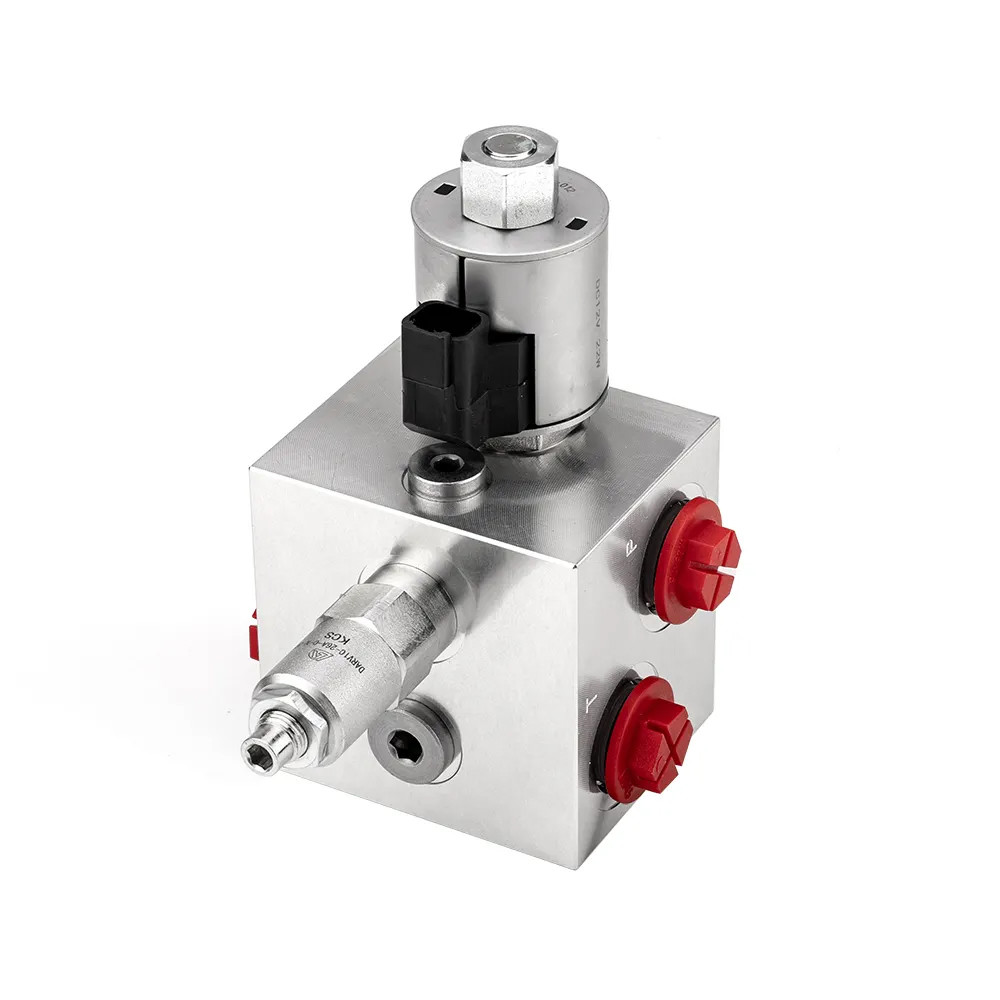

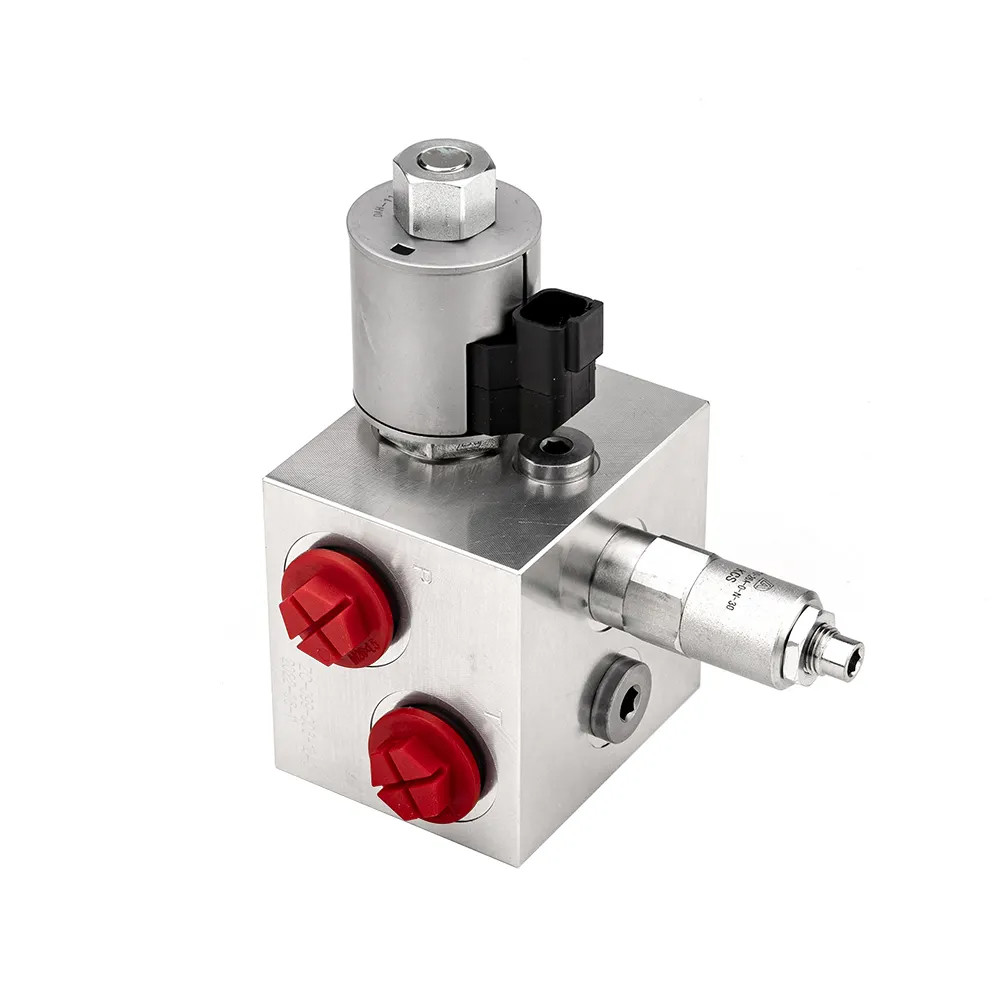

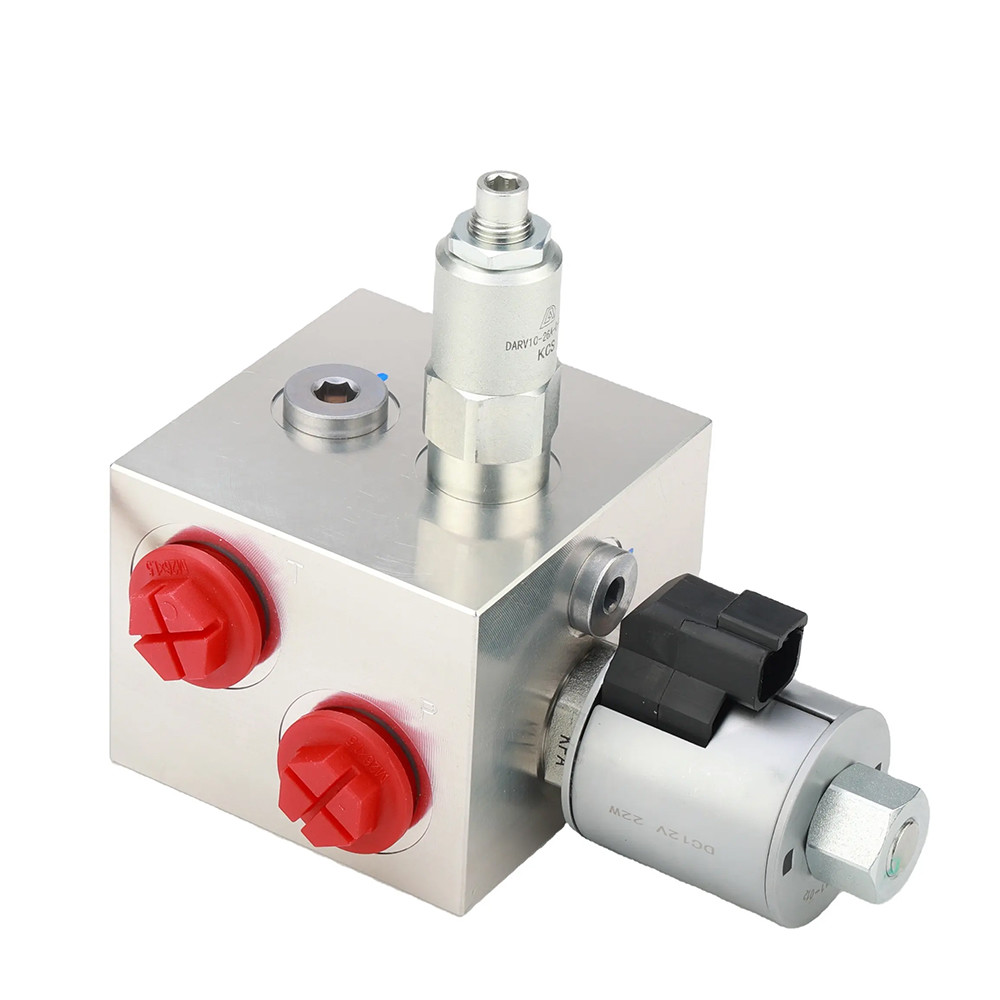

Aluminium Hidrolik Valve Block Solenoid Valve 12V CNC Processing Service

Layanan pengolahan CNC hidraulik

Blok katup hidrolik adalah komponen yang digunakan dalam sistem hidrolik untuk mengontrol tekanan, aliran, dan arah cairan (biasanya minyak hidrolik).inti katupBerikut adalah prinsip kerja dasar dari blok katup hidrolik:

Tubuh katup: Tubuh katup adalah struktur dasar blok katup, dan memiliki beberapa saluran di dalamnya untuk mengarahkan aliran minyak hidrolik.
Inti katup: Inti katup adalah bagian bergerak dalam blok katup, yang biasanya sesuai dengan bentuk saluran di dalam tubuh katup.Posisi inti katup menentukan jalur aliran minyak hidrolik.
Berikut adalah beberapa katup hidrolik umum dan prinsip kerja mereka:

1. katup kontrol arah
Katup kontrol arah digunakan untuk mengontrol arah aliran minyak hidrolik.

Prinsip kerja: Jalur aliran minyak hidrolik diubah dengan memindahkan inti katup.posisi inti katup dapat membuat aliran minyak hidrolik ke satu ujung atau ujung lainnya silinder hidrolik, sehingga memperpanjang atau menarik piston.

2. katup kontrol tekanan
Katup kontrol tekanan digunakan untuk mengatur atau membatasi tekanan dalam sistem.

Prinsip kerja: Jenis katup ini biasanya terdiri dari mata air dan inti katup. Ketika tekanan sistem mencapai nilai yang ditetapkan, minyak hidrolik akan mendorong inti katup terbuka,menyeimbangkan kekuatan pegas, memungkinkan sebagian minyak mengalir kembali ke tangki atau bypass, menjaga tekanan sistem stabil.


3. Katup kontrol aliran
Katup kontrol aliran digunakan untuk menyesuaikan aliran minyak hidrolik melalui katup.
Prinsip kerja: Aliran dikendalikan dengan menyesuaikan ukuran throttle pada inti katup. Semakin kecil throttle, semakin sedikit aliran yang melewati; semakin besar throttle, semakin banyak aliran.


4. Klep pembalikan
Katup pembalikan digunakan untuk mengubah arah aliran minyak dalam sistem hidrolik.
Prinsip kerja: Dengan memanipulasi posisi inti katup, pintu masuk dan keluar minyak berubah,dengan demikian mengubah arah gerak aktuator (seperti silinder hidrolik atau motor hidrolik).
Prinsip kerja yang komprehensif
Saat minyak hidrolik memasuki blok katup dari inlet, minyak hidraulik diarahkan ke saluran yang berbeda sesuai dengan posisi inti katup.
Posisi inti katup biasanya ditentukan oleh sinyal kontrol eksternal, seperti elektromagnet, joystick manual, sinyal hidrolik atau pneumatik.
Ketika sinyal kontrol bertindak pada inti katup, inti katup bergerak, sehingga membuka atau menutup sirkuit minyak tertentu untuk mencapai berbagai fungsi sistem hidrolik.
Desain blok katup hidrolik memungkinkan untuk mengintegrasikan beberapa fungsi, mengurangi titik koneksi dan titik kebocoran, dan meningkatkan keandalan dan efisiensi sistem.Dengan mengontrol aliran minyak hidrolik dengan tepat, blok katup hidrolik memainkan peran penting dalam sistem hidrolik.
